江特牌JDF5130TXFJY90/Z6型搶險救援消防車



一、 車型概述

JDF5130TXFJY90/Z6 搶險救援消防車廣泛適用于消防救援、交通路政、工礦企業等

單位緊急救援、搶險救災、交通事故施救、安全生產事故應急處突等。



JDF5130TXFJY90/Z6型搶險救援消防車





整車主要由汕德卡 ZZ5206N471GF5 特種作業車底盤、上裝廂體、電源保障系統、隨 車起重折臂吊機、高桿照明系統、器材艙、平式/立式拓展板機構、卷簾門、梯臺及護

欄、警燈警號、隨車器材等組成。

二、 整車性能參數

> 外形尺寸:8720×2520×3520mm

>  質 量:12900kg

> 整備質量:12450kg

> 乘員人數:2+4

> 最大功率:257kw

>     距:4500mm

> 接近/離去角:16/11 °

  底盤

> 底盤型號:汕德卡 ZZ5206N471GF5 特種作業車底盤

> 生產企業:中國重汽集團濟南商用車有限公司

四、 駕駛室

> 結構:平頭、原裝雙排座四門駕駛室;采用高強度鍍鋅鋼板冷沖壓成型焊接, 外形美觀密封性好。

> 座位設置:2+4 人;其中前排 2 人,后排 4 人。后排靠背處設有四個空氣呼 吸器固定架。配備有中控門鎖,駕駛員配備氣囊減震座椅,帶有記憶功能有 效緩解疲勞,提高駕乘舒適性。設有可視倒車、倒車?yán)走_(dá)、行車記錄儀等

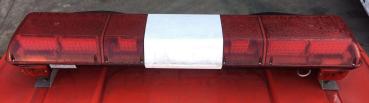

> 駕駛室外部:駕駛室頂部裝配 1.6 米長排爆閃警燈



五、 上裝廂體

布局:上裝廂體由發電照明艙、裝備器材艙、吊裝作業區三大部分組成,廂體外形 以駕駛室輪廓面為基準,保持整車外觀線條和諧自然過渡。

主要材質:本體主骨架和內器材架均為高強度優質碳鋼,確保其剛度和強度。內飾底板 3mm 厚的氧化鋁平板;通過具有彈性、高粘接強度的進口連接密封膠與主骨架相聯連接牢固振動小,噪音低。

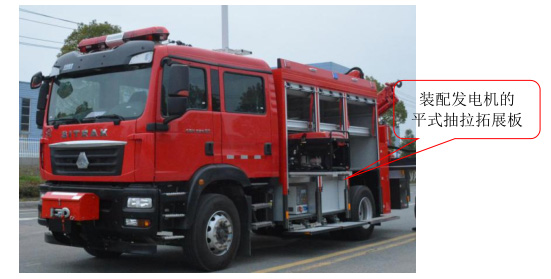

5.1 整車設計:整車布局根據功能分為駕駛/乘員區、發電/照明區、救援裝備區、吊裝 作業區,為整體結構。發電照明區左側器材艙布置有平式拓展板裝載汽油發電機,給整車應急供電;右側 器材艙布置有立式旋轉拓展板,方便消防員快速取用/收納器材和專用工具;中間布置 有大功率高桿升降照明裝置,為救援現場提供場地照明和指向照明,為救援現場提供可靠保障。

救援裝備區主要布置多層級器材裝備架,均設計有下翻式踏步,上層器材架主要裝 備輕型不常用的裝備器材,中層主要放置使用頻率高的裝備器材,下裙箱主要放置重型

常用器

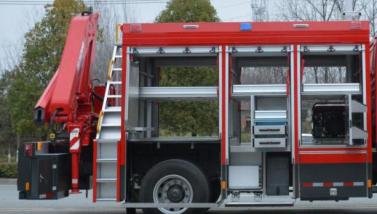

(左側器材艙實物圖                                右側器材艙實物圖)

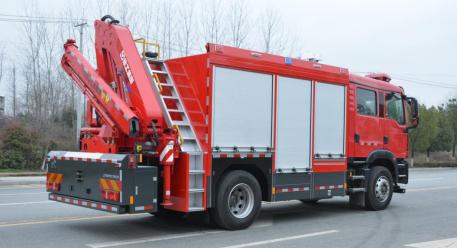

吊裝作業區主要裝備折疊臂吊裝設備,配備有伸縮臂液壓支腿及雙側操控接口,吊

裝作業區左右側均配備有器材艙,放置支腿墊木等隨車器材裝備,右側還設計有登頂梯

臺,配備上車?yán)旨鞍踩o(hù)欄。

5.2 骨架結構設計:上裝廂體骨架和副車架主要承載梁連接形成一個桁架結構,具有很 高的抗扭曲、剪切變形能力和鋼性。充分考慮改裝后整車重心提高對車輛行駛穩定的影 響,以及車輛局部載荷集中的實際情況,予以優化設計。

5.3 翻轉踏板:廂體下裙部采用外翻踏板門結構,外翻門腳踏板采用整體式輕質鋁合金 型材制作,機械彈簧翻轉鉸鏈結構堅固耐用,雙彈簧開合鎖緊性能可靠。踏腳高度設置合理,單板承載重量≥150kg。



5.4 卷簾門:整車左右各設三扇鋁合金卷簾門,安全可靠,美觀實用。所有器材廂均采 用拉桿式帶鎖卷簾門,防水、防塵密封性能良好。

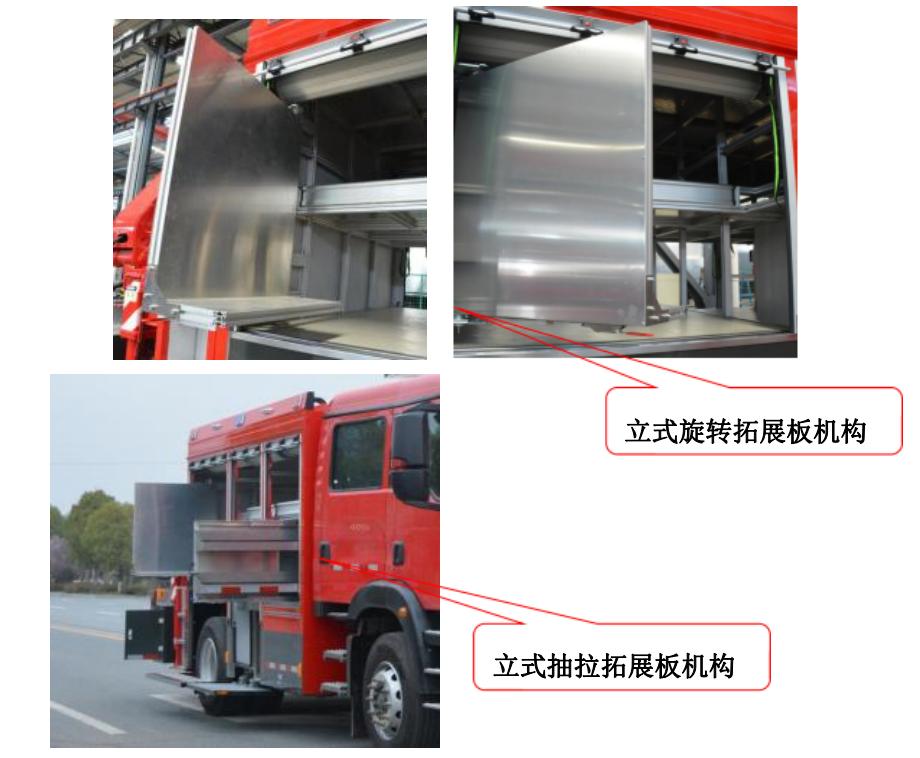

5.5 平式、立式拓展板機構:器材艙內左右側設計有平式抽拉拓展板和立式旋轉拓展板、 立式抽拉拓展板機構,專用于收納固定專用設備和器具。







右側后器材艙布置有立式旋轉拓展板,前板裝配有雙層器具收納盒,收納存放小型 工具和專用器材,背板采用掛式支架,收納專用扳手、卡鉗、剪刀等器具;右側前器材 艙布置有立式抽拉拓展板機構,采用重型多節滑軌抽拉式結構,方便消防員快速取用/收納器材和專用工具等。



5.6 防水設計:在車輛改裝過程中涉及到外觀覆蓋件開孔的過程,主要是駕駛室頂長排 警燈、上裝廂體頻閃警燈、升降照明設備等線路需要穿孔進入到設備區(通訊/供電), 為保證車輛在使用過程中,不發生雨水滲漏現象,上裝廂體及駕駛室本體上的所有孔洞 均進行了密封防水設計。

5.7 防雷接地設計:本車設計配備有防雷接地系統,能保證系統設備在各種天氣情況下 的安全使用。設計對整車電氣線路中的電源地、防雷地予以分別設置。通過專用的接地 線避雷樁與車體系統的避雷接地相連,防止雷擊由車頂天線竄入對車輛造成破壞,也防 止雷擊由線纜竄入或感應高壓對車體造成破壞。







5.8 梯臺、扶手及護欄:為便于取用/收納應急救援裝備器材,符合安全和人機工程要求,

本車根據實際使用需要,設計有各種梯臺、扶手、安全護欄等輔助設施。

廂體尾部設計有固定式登頂梯臺,梯臺踏步采用定制鋁合金型材,采用防滑工藝處理,踏步深度和高度符合人機工程和相關標準要求。



5.9 器材艙布置:器材廂內骨架采用 40*40/40*80 鋁合金型材通過錨式連接銷。器材箱 內飾板及底板均采用平鋁板或碎花鋁板粘接,腳踏及器材箱車頂部位采用 3mm 厚花紋防

滑鋁板鋪設。整車各裝備器材艙收納存放布置的基本原則:

1)按戰斗編成和戰斗展開設計器材集成;

2)按人體工程學原理設計各種器材托架;

3)無須任何攀登工具,取用箱內任何器材簡明實用的原則;



5.10 自動分離式充電充氣裝置: 自動充電充氣裝置采用用蘇州怡達新能源科技有限公   YD-SES30A 型自動脫離充電充氣系統,由自動繞線器提供的 220V 電源,通過分離式 彈性插頭給車輛供電供氣,當電瓶充滿、儲氣罐壓力達到設定值后系統自動停止工作, 當需要出動車輛時,駕駛員只需打開啟動鑰匙,車輛啟動時分離式彈性插頭自動與車輛 充電充氣接口分離,當出現異常情況不能自動分離時,會發出聲光報警提醒駕駛員查看

故障或手動分離,達到快速出動車輛的目的。

> 發電機組主要技術參數

> 發電機型號:NGS13000TE

> 額定功率:13KVA

> 最大功率:11.5kVA

> 額定電壓: 380/220V

> 功率因數:0.8

> 油箱容積:38L

> 制造商:英格(本田發動機).

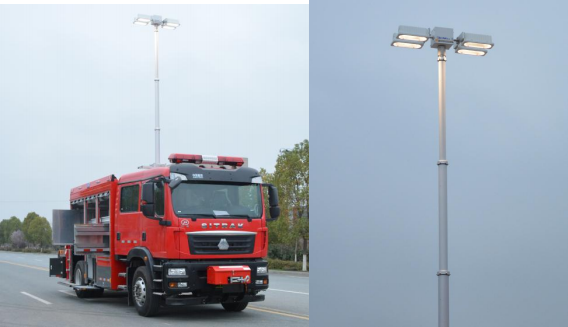

> 升降照明燈主要技術指標:

> 制造商:美國威爾伯特

> 型號:NS6-20-4000;國內檢測型號:YZH4-4.4CFA。

> 主照明燈功率: ≥1000W×4,啟動時間:即點即亮;

> 離地高度:8m,安裝高度:1.75m 內

> 起升速度:23 秒;下降速度:60

> 安裝位置:位于箱體前部

> 升云臺控制:雙向(左右分開控制),鋁合金一體支架;

> 俯仰度: ≥60 ° ; 水平旋轉度:360 °

> 升降結構形式:垂直升降

> 供電方式:市電、發電(220V/380V)

> 線纜模式:全內置線,美觀簡潔,包括燈頭處

> 遙控功能:手柄式控制器防摔、防水、防誤操作;彈簧線可拉長 10m

> 安全:上升 1.5 米解除操作安全保護,升降系統復位提醒功能(駕駛室及 控制箱),設停電后復位切換功能,帶糾錯功能,可遠程診斷故障;

> 連續工作時間:8 小時

> 防護性能:符合 IP55

> 配電箱:設有功能控制鍵、儀表、各種操作全部集中于控制箱上,并能準確 快捷的控制全部運轉動作,配置無線按鍵。



七、 牽引絞盤

本車配備的車輛救援電動絞盤,選用美國麥爾-馬克公司(MILEMARKER)M16 型電動 絞盤。該產品工作性能穩定,尤其是人工放繩、過載保護、剎車制動等采取了強化安全 保護設計,連續負載作業測試工作平穩無沖擊,無異響振動。經委托國家消防裝備質量 監督檢驗中心型式試驗,已通過產品強制檢驗認證,符合 Q/IRAN004 -2014《電動絞盤 試驗大綱》要求。M16 型電動絞盤設計額定拉力 7272KG,馬達 7.0hp/5.0KW,具備遙控開 關和 3.7 米線纜控制雙控制方式,三級行星齒輪減速比 364:1,鼓輪內自動剎車,31

鋼絲繩,四輥導纜器,整機質量 64KG

> 牽引絞盤的主要技術指標:

> 美國麥爾-馬克公司(MILEMARKER)電動絞盤(24V DC)

>     號:M16

> 驅動型式:電動

> 最大拉力:72KN

> 最大牽引速度:4.0m/min

> 鋼繩工作長度:35m(有效長度 30 米)

> 鋼絲繩直徑:13mm

> 安裝位置:絞盤采用國外技術安放于車頭保險桿前部,鋼絲通過合理的導向 輪延伸到車前,以保證力強勁,穩定可靠。

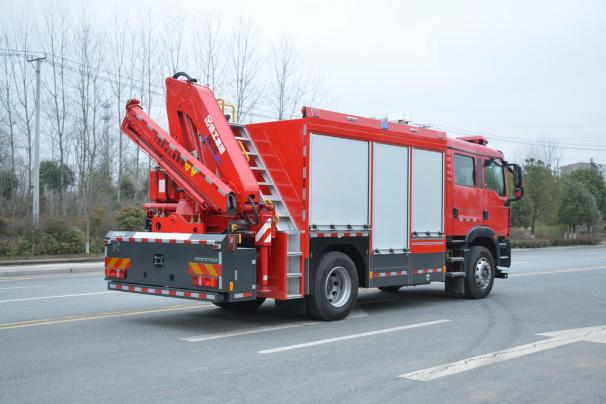

八、 隨車起重機



> 型號:

> 驅動型式:

> 最大起升質量:

HB100E2

液壓

5000kg

> 最大起升力矩:        8.9t ·m

> 最大幅度:            7.64m

> 最大升起高度過        10.5m

> 回轉角度:      -90 °~+90 °全回轉

> 制造商:           荷蘭海沃機械

> 安裝位置:安裝于消防車輛尾部,處于整車縱向中心線上。





九、 附加電氣系統

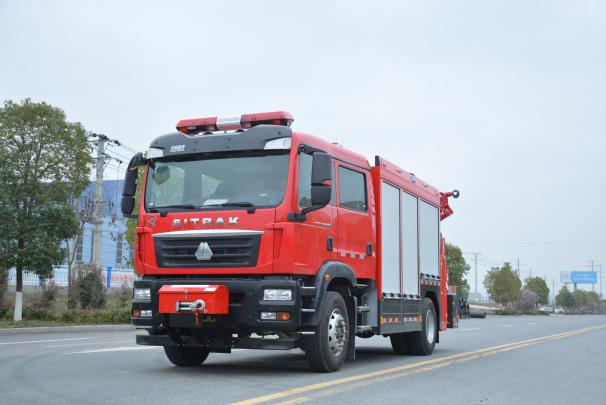

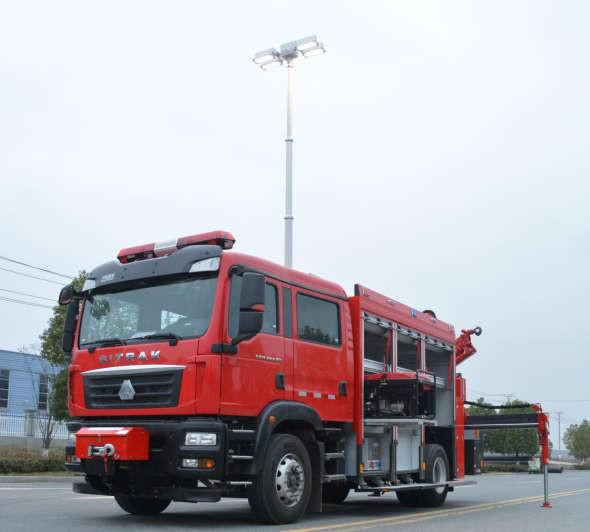

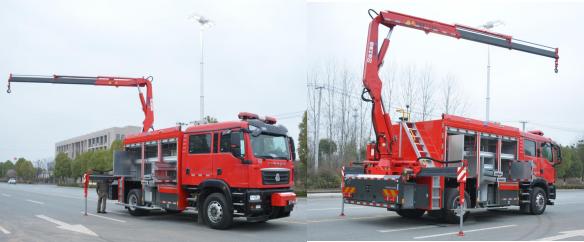

位于駕駛室頂端的主警燈為 1.6 米全紅長排警燈,配置 100W 警報控制系統,警報器、 警燈、爆閃燈電路為獨立式附加電路,控制器件安裝在駕駛室內;車輛兩側上方應各配  3  LED 爆閃燈和照明燈(組合式),下方安裝安全標志燈和側回復反射器(組合式), 配有前后示廓燈,乘員室、器材箱內均裝有照明燈,并符合 GB4785 規定。車頂后部安裝一個 360 度旋轉照明燈。電路均采用獨立式附加電路。車型實物圖
